1400×1400×1100 mm Abfallboden Schnell 650 Grad Celsius Aluminium T6 Hitze
Aufbereitung von Lösungsmitteln
1.Anwendung
Der Ofen mit Festlösung aus Aluminiumlegierung und Wärmebehandlungsbeständigkeit ist ein periodischer Betriebstyp
Widerstandsöfen, die hauptsächlich zur schnellen Ablösung und Lösungsbehandlung von Aluminiumlegierteilen verwendet werden.
Das Werkstück dieses Ofenes hat eine hängende Funktion, eine gute Wärmzirkulation und eine relativ gleichmäßige
Temperatur.
Nach Erwärmung und Isolierung kann das Werkstück schnell aus dem Ofen in den Wasserbecken fallen
die Qualität der Löschbehandlung hoch ist.
Das Temperaturregelsystem nimmt PID-Null-Crossing-Trigger-Tyristor und Japan Shimaden intelligente
SR13 programmierbarer Zähler zur Temperaturkontrolle.
Aufzeichner, der automatisch die Doppelsteuerung für Temperatur- und Übertemperatur-Alarme erfasst, um sicherzustellen, dass die
das Werkstück nicht überhitzt.
Die mechanischen Übertragungsteile des elektrischen Löschöfen verwenden eine verriegelte Steuerung und Bedienung.
2.Haupttechnische Parameter
| - Nein. Ich weiß nicht. |
Artikel 1 |
Technische Parameter |
| 1 |
Nennleistung |
110KW±5% (1-100% verstellbare Leistung) |
| 2 |
Nennspannung |
380V Phase: 3P Frequenz: 50HZ |
| 3 |
Nenntemperatur |
650 °C |
| 4 |
Temperaturregelung |
SCR, PID-Regulator, japanische elektrische Temperaturmessung, mit 485 Kommunikationsoberfläche und 10,1 Zoll Touchscreen.Export auf U-Festplatte, Screenshots machen usw. mit Übertemperatur-Alarm. |
| 5 |
Anzahl der Heizzonen |
1 Zone |
| 6 |
Anschlussmethode |
Y |
| 7 |
Einheitlichkeit der Ofentemperatur |
± 5°C |
| 8 |
Temperaturregelungsgenauigkeit |
± 1°C |
| 9 |
Innere Abmessungen des Korbs |
Bei der Verwendung von einem anderen Fahrzeug |
| 10 |
Zeit der Ablösung |
≤ 10 Sekunden |
| 11 |
Zeit der Leeröfenheizung |
≤ 1 Stunde |
| 12 |
Temperaturregelungsgenauigkeit des Geräts |
≤ 10 kW |
| 13 |
Leistung des Kreislaufventilators |
7.5KW 4-polige Variable Frequenzventilator 1 Satz |
| 14 |
Aufladungsmotor |
2 t Doppelgeschwindigkeitswinde, 10 m/min nach oben, 20 m/min nach unten; Hebegeschwindigkeit 10/20 m/min, mit einem Doppelgeschwindigkeitsmotor, einer elektromagnetischen Bremse, einer Doppelgeschwindigkeits-elektrischen Steuerung,und ein 20-Meter-Stahlseil mit einem Durchmesser von 19.5mm. |
| 15 |
Temperaturanstieg der Außenwand der Ofenseite |
≤ 35 °C |
| 16 |
Ladekapazität |
< 1200 kg |
| 17 |
Methode zur Befestigung der Ofentür |
Zylinderverschluss |
| 18 |
Aufheizungsmethode |
Allround-Widerstandsbandheizung |
3. Struktur Einführung

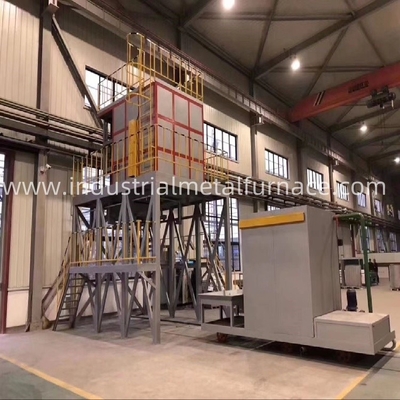

Der elektrische Ofen T6 besteht aus einem Heizöfen, einem Hebemechanismus, einem
Löschmechanismus,
ein Steuerungssystem und andere Teile.
3.1Heizöfen
Der Heizofen besteht aus einem elektrischen Ofenkörper, einem Heizelement, einer Heißluftzirkulationsvorrichtung, einer Basis
Rahmen und eine Ofentür.
Schließmechanismus usw.
Der Rahmen der Dämpfungsofenhülle ist mit 10#-Kanalstahl geschweißt (die Abstände des Kanalstahlrahmens
ist ≤ 800 mm) und die Dicke der Stahlplatte der Ofenhülle ≥ 4 mm.
Es kann verhindern, dass der heiße Luftstrom des Kreislaufventilators die Ofenkörperfasern durchquert.
Die Oberseite der Innenwand ist mit einer 3 mm dicken, hitzebeständigen 1Cr18Ni9-Edelstahlplatte geschweißt.
Die Heißluftzirkulationsvorrichtung besteht aus einer Lüftervorrichtung und einer Luftleitplatte.
Der Ventilator besteht aus 1Cr18Ni9Ti, einem hitzebeständigen Stahl, um eine Zentrifugalventilatorscheibe zu bilden.
Bei der Fertigung werden ein dynamisches Gleichgewicht hergestellt, und die Verbindung von Klinge und Welle wird mit Muttern angespannt.
Die Lüfterwelle besteht aus 1Cr18Ni9Ti-Material.
Der Grundrahmen dient zur Platzierung des Ofenkörpers und ist mit 16°-Großkanalstahl geschweißt.
Die Ofentür und die Ofenhülle sind ebenfalls aus 12#-Kanalstahl hergestellt, der als Rahmen geschweißt ist, die Außenwand ist ebenfalls
aus
6mm Stahlplatte, und die Innenwand besteht aus 2mm dickem 1Cr18Ni9.
Feuerfest
Fibernadelgestützte Baumwolle als Isolations- und Wärmeschutzmaterial.
Die Tür und der Gehäuse des Ofen für die Wärmebehandlung der Lösung T6 sind mit einem mit einem Zylinder komprimierten Weichdicht versiegelt.
Nach dem Ofen
Die Tür ist an Ort und Stelle, der Zylinder wird benutzt, um ihn nach oben zu drücken und die Baumwollfaser wird benutzt, um eine weiche Dichtung herzustellen.
Der Materialkorb besteht aus einem quadratischen Rohr aus 304 rostfreiem Stahl und einem Profil aus 304 rostfreiem Stahl.
Mobiler Wassertank: Der mobile Löschwasserbehälter besteht aus 5 mm dicken 304 rostfreien Stahlplatten und großen
Der unterste Rahmen ist mit 14#-Kanalstahl geschweißt und die Wasserzirkulation
Das Gerät ist eine 4KW-Wärmewasserpumpe. Unter dem mobilen Wassertank ist ein elektrischer Bewegungsmechanismus mit 6 Rädern installiert
in 3 Reihen und mit einem Reduktor vorne, um die Räder in Bewegung zu bringen.
Es bewegt sich durch elektrische Bewegung zum Boden des Ofenkörpers und öffnet sich nach außen, wenn
Der Wassertank ist mit einem U-förmigen Heizrohr ausgestattet, um den Wassertank zu heizen, und ist mit
ein elektronisches Steuerungssystem zur Stabilisierung der Wassertemperatur.
Heizleistung: 45 kW
3.2 Hebemechanismus
Der Aufzugsmechanismus besteht aus einer Doppelschwinke, einem Ladekorb, einer Aufzugskette, einem Rollrad usw.
Die Winde ist an einer Seite des Basisrahmens installiert und verwendet einen niedrigen Geschwindigkeitsverhältnis Reduktor mit einer Selbstverriegelung
Einrichtung, um sicherzustellen, dass der Laderahmen in jeder Position bleiben und verlangsamen kann, um den Laderahmen zu verhindern
von einem schnellen Schlag auf den Löschbehälter, wenn er abfällt.
3.3 Steuerungssystem
Das Temperaturregelungssystem verwendet PID-Null-Crossing-Trigger-Tyristor und japanische Shimaden Smart Meter
Eine papierlose Aufzeichnung wird verwendet, um die Temperaturanstiegskurve aufzuzeichnen, und eine Übertemperatur
Doppelsteuerung gewährleistet, daß das Werkstück nicht überhitzt.
Die mechanischen Getriebeteile des T6-Trop-Bottom-Ofen übernehmen eine Verriegelung, d. h. wenn der Ofen
die Tür leicht geöffnet wird, die Stromversorgung der Lüftungseinrichtung und des Heizkörpers automatisch abgeschaltet wird und
die Stromversorgung der Hebevorrichtung wird automatisch wiederhergestellt; wenn der Ladekorb an der angegebenen
die Position des Ofens und die Tür des Ofens geschlossen sind, wird die Stromversorgung der Hebevorrichtung automatisch abgeschaltet;
die Stromversorgung der Lüftungseinrichtung und des Heizkörpers kann erst angeschlossen werden, wenn die Ofentür
die durch Fehlbetrieb verursachten Unfälle zu verhindern.
5. Lieferumfang
| - Nein. Ich weiß nicht. |
Artikel 1 |
Anzahl |
| 1 |
Heiz- und Löschöfen |
1 Satz |
| 2 |
Hebegerät |
1 Satz |
| 3 |
PID-Touchscreen-Steuerungssystem |
1 Satz |
| 4 |
Thermoelement, Ausgleichsdraht |
1 Satz |
| 5 |
Trolleybus |
1 Satz |
| 6 |
Ladestelle aus Edelstahl |
2 Stück |
| 7 |
mobiler Wassertank aus Edelstahl |
1 Satz |
| 8 |
Grundzeichnung |
1 Prozent |
| 9 |
Ausrüstung allgemeine Zeichnung |
1 Prozent |
| 10 |
elektrische Schaltplanung |
1 Prozent |
| 11 |
Gebrauchsanleitung für den elektrischen Ofen |
1 Prozent |
6.Liste der Hauptbestandteile
| - Nein. Ich weiß nicht. |
Artikel 1 |
Name |
| 1 |
Temperaturregler |
Japan Shimaden Instruments |
| 2 |
Leistungsregler |
Jiangsu Danxiang |
| 3 |
Widerstandsbänder |
Peking-Shougang |
| 4 |
Isolationsmaterialien |
Shandong Luyang Gruppe |
| 5 |
Feuerfeste Materialien |
Yixing, Jiangsu |
| 6 |
Stahl |
Tangshan Eisen und Stahl, Anshan Eisen und Stahl |
| 7 |
mit einer Breite von nicht mehr als 20 mm |
TISCO |
| 8 |
Berührungsschirm |
MCGS, China |
| 9 |
Verringerer |
Jiangsu Yifan Übertragung |
| 10 |
Zwei-Gang-Winde |
Shanghai Shenwei |
| Anmerkung: Die obige Konfiguration kann aufgrund der Nichtverfügbarkeit der aktuellen Komponenten auf Marken gleichwertiger Qualität geändert werden, ohne dass der Kunde dies bemerkt. |
