850 holding-Ofen-Induktionsofen des Grad-500KGS Aluminiumfür das Stahlschmelzen

Poolart elektrischer haltener Ofen der Aluminiumlegierung 500KGS

Poolart elektrischer haltener Ofen ist hauptsächlich anwendbar

zur Holding der Nichteisenmetalllösung und zur Dose sein

verwendet in der Würfelgießanlage, Schleuderguss, Schwerkraftcasting,

Präzisionswerfen und andere Prozesse.

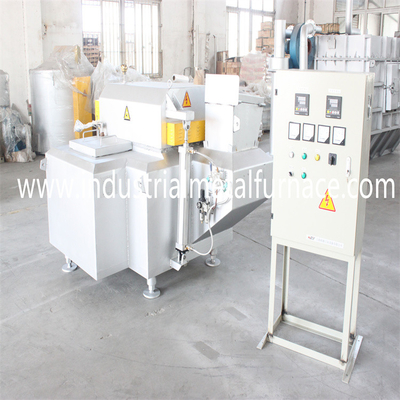

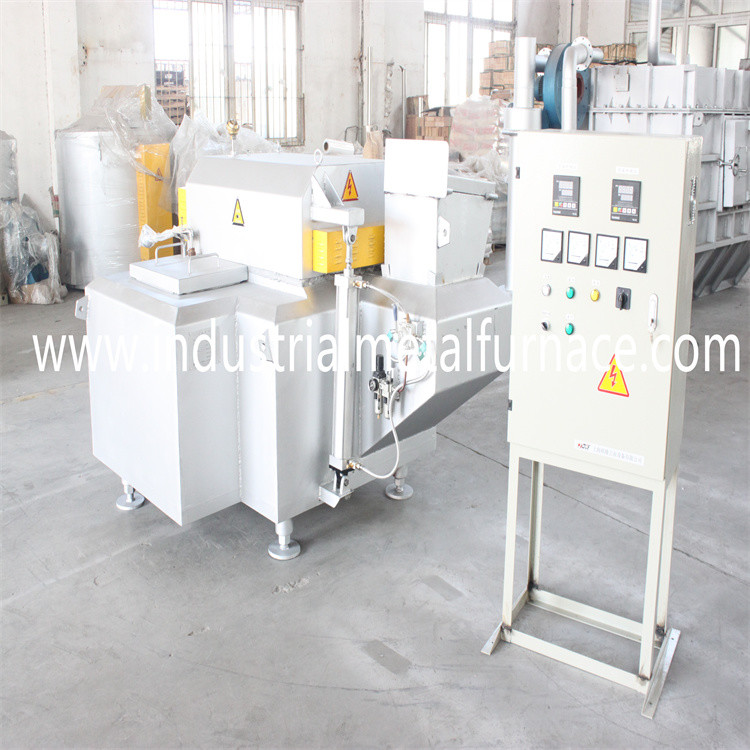

Das Produkt besteht aus Ofenkörper, Heizelement und

elektrischer Schaltkasten. Der obere Teil der elektrischen Steuerung

Kasten ist die Steuerleitung und der unterere Teil ist die Stromleitung.

Ofenkörper wird hauptsächlich aus Fütterungskammer, ladling Hafen verfasst,

Heizung und Halten der Kammerkammer, des usw. Das Oberteil des Ofens

Körper wird vom Abschnittstahl und von der Stahlplatte gemacht und wird mit verschiedenem gezeichnet

helle refraktäre Materialien. Das flüssige Pool wird mit nicht Stock errichtet

Aluminiumcastable, zum der Legierungszusammensetzung der flüssigen Flüssigkeit sicherzustellen.

Ein Silikonkarbid-Stangen-Heizelement und ein Wärmedämmungsmaterial

sind auf den hellen Ofen installiert, der, um das Aluminium direkt auszustrahlen Spitzen ist

Legierungsfüllstand im flüssigen Pool, mit hoher thermischer Leistungsfähigkeit und

bequeme Wartung, Reinigung und Bewegung.

Ⅰ. Zusammensetzung des Ofenkörpers

Der Ofenkörper der Poolart Holdingofen wird hauptsächlich verfasst

von Fütterungshafen Holdingkammer, Entladungsausgang und halten Ofen

Abdeckung. Der Einlass, Kammer halten und der Ausgang werden integriert, und

castable Mineral-80ACX (verbündetes Material) wird für einmaliges Casting verwendet,

(Druckfestigkeit: 140MPa über ℃ 110, während die lineare Änderungsrate 0,1% ist).

Dieses, das castable ist, hat die Eigenschaften nicht des Stockes, der Aluminium ist, hochfest,

einfache Reinigung und lange Nutzungsdauer. Die Ofenabdeckung wird von japanischem hergestellt

Refraktäre Faserbaumwolle Isolite, die die Eigenschaften des gutem Thermal hat

Isolierung, bequeme Wartung und lange Nutzungsdauer

Ⅱ. Heizung, elektrisches Kontrollsystem

Komponenten 1).Main

1.Heating Element - Silikonkarbidstange (6 Stücke/Satz)

2.Control System - Temperaturbegrenzer (Taisee-Marke), elektronisch

Spannungsregler, Kontaktgeber, Relais, usw.

Element der Entdeckung 3.Temperature - Thermoelement (jeder Satz umfasst

zwei Thermoelemente, eins für Ofenatmosphärentemperatur und

das andere für flüssige Aluminiumtemperatur)

2).Introduction zum elektronischen Spannungsregler (PID-Steuerung)

Der Thyristor wird als der Hauptregler und die Änderung von benutzt

Thyristorleitungswinkel wird verwendet, um die Änderung des Ertrages zu steuern

Strom und Spannung. Der importierte spezielle ThyristorPhasenverschiebungsauslöser

integrierte Schaltung wird vorgewählt, um den Leitungswinkel des Thyristors zu steuern.

Der Prüfer hat eine Vielzahl von den Schutzfunktionen, zu garantieren dass

Prüfer beschädigt die externe Ausrüstung nicht im Falle des Ausfalls.

Funktionen: Sanftanlauf, Überstromschutz und über Temperaturschutz.

Wenn der LastsFehlerstrom oder die Temperaturanstiege über dem Arbeitsbereich von hinaus

der Prüfer, der Prüfer kann den Impulsertrag automatisch abstellen und

stoppen Sie das Nutzleistungsspg.versorgungsteil.

3) Temperaturüberwachungsgenauigkeit ± 5 ℃ (unter Standardarbeitsbedingungen)

Ⅲ. Technischer Parameter

Temperaturindex der Oberfläche 1.Furnace: innerhalb 50 Grad gemessen am Mittelpunkt

Körper des Ofens 2.The kann durch Schraube justiert werden

Abdeckungszylinder des Ofens 3.The wird angehoben und gesenkt, um Schlackenabbau von der Ofenwand zu erleichtern

Warnungslampe der Farbe 4.Three.

ⅣHauptkomponenten des elektrischen Systems

<1>. Kabinett der besonderen Steuerung. 1set

<2>. Temperaturbegrenzer, Taiwan Tai sehen, (1 mit PID-Anpassung), 2 Sätze;

<3>. Energieregler, Taiwan Taisee, 1 eingestellt;

<4>. Elektrische Komponenten der Niederspannung, CHINT, einiges;

<5>. Thermoelemente, 2 PC (1 für Atmosphäre und 1 für Aluminiumflüssigkeit);

<6>.wire, einiges;

Ⅴ. Standardkonfiguration

Körper des Ofens 1.One

2.One Schaltschrank

3.One stellte von den Heizelementen ein (eine anderen drei)

Thermoelemente 4.Two (eins für messende Ofentemperatur und eins für das Messen

flüssige Aluminiumtemperatur) und ein Satz für Bereitschaft

Kopie 5.One des Benutzerhandbuchs

Ⅵ. Qualitätssicherung

Der Ofen wird für 1-jähriges gerechtfertigt. Jedoch die natürlichen Verbrauchsmaterialien verursacht durch Hoch

Temperatur, ausschließlich der Qualitätsfaktoren, gehören nicht dem Bereich der Garantie.

Darüber hinaus im Falle des Ausfalls wegen des misoperation, ist der Lieferant für Reparatur verantwortlich,

aber eine bestimmte Gebühr wird erhoben, und die Liste von Verbrauchsmaterialien wird nachher zur Verfügung gestellt

die Reparatur wird abgeschlossen.

Ⅶ. Vorbereitungs- und Anlaufzeit und Backzeit

Vorbereitungs- und Anlaufzeit: 40 Tage nachdem der Vertrag in Kraft tritt. Der Ofenkörper ist

gebacken auf Standort für 10 Tage vor der Erstbenutzung
