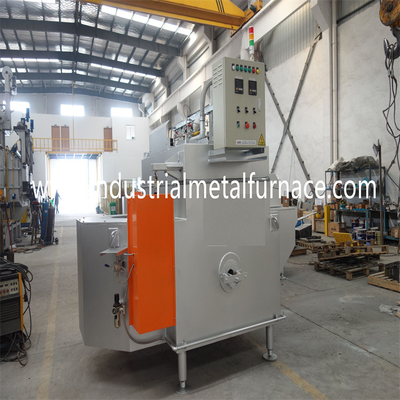

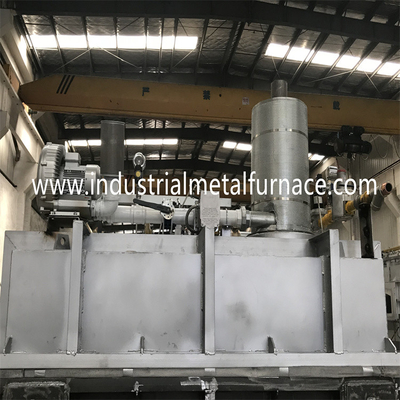

Pool-Art gasbeheiztaluminiumlegierungs-Holding-Ofen
1. Allgemeine Einleitung
Die Gaspoolart Holdingofen ist ein flüssiger Holdingofen der Aluminiumlegierung, der die Hitze des Dampfes aufbereiten könnte und Energieverbrauch groß spart.
Der Ofen nimmt den Brenner der hohen Qualität mit einer großen Flammenstrahlungsgröße und einer Leistungsfähigkeit der hohen Hitze an. Die flüssige Aluminiumtemperatur wird an einer Genauigkeit von ±5℃ gehalten. Der Ofen innerhalb des Sauerstoffgehalts ist kleiner als 5%, dem effektiv Generation von Oxiden verhindert.
Der haltene Ofen für Aluminium Druckguß ist entworfen mit der speziellen Wärmedämmungsstruktur, die den Oberflächenwärmeverlust effektiv verringern könnte, Umwelttemperaturanstieg zu verringern und verbessert Hitze-Leistungsfähigkeit.
Die Ofenwand wird mit hohen Tonerdeziegelsteinen gezeichnet, die eine Nutzungsdauer von mehr als 3 Jahren haben.
2. Technische Parameter
Der haltene Aluminiumofen nimmt das spezielle brennende System an und
Luftabzug, die niedrigen Arbeitsgeräusche haben. Ofen wird benutzt, um zu halten
die Aluminiumflüssigkeit. Der Ofen hat die folgenden Parameter.
Schmelzende Poolkapazität | 6000Kg (flüssiges density2.4g/cm3) |
Kraftstofftyp | Erdgasheizwert |
Bewertete Betriebstemperatur | 850℃ (Atmosphäre) |
Steigende Rate der Temperatur | 60℃/H; |
Ofensauerstoffgehalt | weniger als 5%; |
Temperaturüberwachungsgenauigkeit | ±5℃ |
Energieverbrauch | kleiner als 7m3/H (für mehr als 3 Tage und Verbrauch ununterbrochen arbeiten berechnete basiert auf 24 Stunden) |
Stromversorgung | 380V, 50HZ, Draht 3P 5 |
3. Ofen-Struktur
3,1 Ofenoberteil
Das Ofenoberteil wird von der Stahlplatte und vom Schnittstahl gemacht. Der Ofenkörper
kann angehoben werden, um mit anderer Ausrüstung zu arbeiten.
3,2 Ofenverkleidung
Das schmelzende Pool wird mit hohen Tonerdeziegelsteinen errichtet, dessen Eigenschaften haben Sie
hochfest, geben Sie das Aluminium-Haften und langes Leben frei. (Kompressionsstärke:
140Mpa, wenn Temperatur über 110℃ ist; lineare Rate: nur 0,1%).
die verwendete Wärmedämmungsschicht ist von der Kieselsäureverbindungsaluminium-Holzfaserplatte der ersten Klasse.
3,3 brennendes System:
Das brennende System ist einfaches in Kraft und hat eine lange Nutzungsdauer. Der Ofen
hat die Funktionen der automatischen Temperaturüberwachung, der automatischen Zündung und der Flamme
Entdeckung. Wenn der Ofen die gesetzte Temperatur erreicht, hört der Brenner auf zu arbeiten.
Wenn die Ofentemperatur niedriger als die Grenze der niedrigeren Temperatur des Satzes ist,
Brenner trägt den Brennerhafen und -arbeiten automatisch ein. Der Brenner zündet automatisch an
mit einem Flammenentdeckungsgerät. Wenn der Ofen bereit ist zu arbeiten, der Benutzer
sollte das Luftgebläse zuerst einschalten, um den Herd zu bereinigen. Der Brenner zündet automatisch an
nach dem Bereinigen fertig und Arbeiten mit einer kleinen Flamme. Die Flammenentdeckungsstange
ermittelt die Flamme und der Brenner funktioniert mit einer großen Flamme. Die Flammenentdeckungsstange
überwacht den brennenden Status des Brenners ständig.
Das brennende System des Ofens wird auch mit Sicherheitsmaßnahmen eingestellt. Wenn es gibt
Situationen wie unvollständiges brennendes oder Flammabriß, das Kontrollsystem schnitten Haupt ab
Brenner und Zündungsbrenner, zum der Kraftstoffversorgung zu stoppen. Es gibt auch das Verriegelungsgerät
zwischen der Erdgasleitung und der Luftrohrleitung. Wenn es irgendeine anormale brennende Situation gibt,
das Verriegelungsgerät schnitt die Kraftstoffversorgung ab. Die flüssige Aluminiumtemperatur ist
gesteuert durch PID-Regelung. Der Faninverter justiert automatisch den Fan
Umdrehungsgeschwindigkeit damit den Gasfluß regulieren. Der Ofen hat eingestellt
oberer Grenzwert der Atmosphärentemperatur.
Ausmündung 3,4
Die Aluminiumflüssigkeit wird mithilfe des Handbetriebs entladen. Während
flüssiger Entladungsprozeß, sollte kein Leckproblem dort sein.
3,5 Temperaturüberwachung
Der haltene Ofen für Aluminium Druckguß wird eingestellt mit Kontrollfunktionen so
als die automatischen Flammenschalter die Übertemperaturwarnung, der Flammabriß
Schutz, etc.
Flüssige Aluminiumtemperaturüberwachung
Herdtemperaturüberwachung
Sicherheitsvorrichtung und automatisches Kontrollsystem
Wenn der Druckguß, der Ofen hält, bereit ist zu arbeiten, sollte der Benutzer zuerst schalten
auf der Stromversorgung und das Gebläse einschalten, um den Ofen zu bereinigen. Stellen Sie den Ofen ein
Temperatur und das Magnetventil der Erdgasleitung öffnen. Der Brenner zündet an
wenn das Erdgas den Herd kommt.
