elektrische Art Aluminium des Pool-1500kg, das Ofen-schmelzende Aluminiumausrüstung schmilzt und hält

Elektrische Pool-Art Holding-Ofen für Aluminiumeinschmelzen

1.Application

Die elektrische Poolart Holdingofen wird hauptsächlich für Hitze benutzt

Bewahrung der Nichteisenmetalllösung.

Strukturelle Einleitung

Die Poolart Holdingofen besteht aus den folgenden drei Teilen:

Ofenkörper, Heizelemente und elektrisches Kontrollsystem.

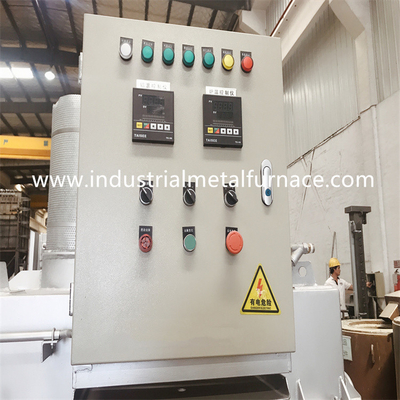

oberer Teil des elektrischen Schaltkastens ist Steuerstromkreis. Das niedrigere

der Teil ist Energiestromkreis.

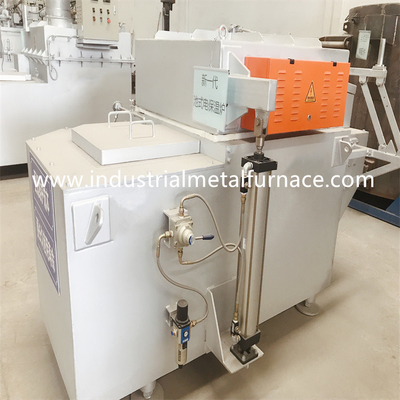

Der Ofenkörper wird von Einfüllöffnung, Holdingkammer enthalten,

Ausmündungs- und Ofenabdeckung. Die Einfüllöffnung, Ausmündung

und Kammer halten, casted als Ganzes durch castable 84ACX, das ist

produziert durch verbündete Mineralprodukte. (Druckfestigkeit ist 140MPA

wenn Temperatur 110℃ erreicht. Die Zeilenfrequenz ist 0,1%) Diese Art von

castable hat den Vorteil des Aluminiumnichtstockes, hochfest, einfach

saubere und lange Nutzungsdauer. Die Ofenabdeckung nimmt refraktäre Faser an

Baumwolle mit Janpnese-Marke, die gute Hitzebewahrungsleistung hat

und einfache Wartung.

Das elektrische Kontrollsystem nimmt PID-Steuerung mit dem intelligenten an

Temperaturbegrenzer und der Energieregler. Die Temperatur

Regelgenauigkeit ist ±3℃. Der haltene Ofen für Druckguß auch

hat die Übertemperaturwarnung.

Stromversorgung vorbereitet vom Käufer:

Stromversorgung: 3-phasiger 5 Draht, 380V±10%, 50Hz±3 Hz;

Steuermacht: 220V±10%, 50Hz±3 Hz.

Parameter 2.Technical

System 3.Heating und elektrisches Kontrollsystem

System 3.1.Heating

eine) Heizungskomponentesilikonkarbidstange (6 Stücke insgesamt)

Kontrollsystem: Temperaturbegrenzer (importiert aus Taiwan, 2 Stücke),

elektronischer Energieregler, Kontaktgeber, Relais.

Temperaturfühlerelement: thermische Koppelung (2 stellt zusammen,

1 für das Messen der Herdatmosphärentemperatur und -ander für

die flüssige Aluminiumtemperatur messen)

Kontrollsystem 3.2.Electrical (PID-Steuerung)

Die Thyristoren sind die Hauptsteuerkomponente der elektrischen Steuerung

System. Der Ausgangsstrom wird durch die Änderung von gesteuert

Leitungswinkel des Thyristors. Der elektrische haltene Aluminiumofen

setzt den modernen Phasensteuer- und -zündungsstromkreis ein, um die Leitung zu steuern

Winkel des Thyristors. Der Temperaturbegrenzer hat verschiedenen Schutz

Funktionen. Wenn die Aluminiumschmelzofentemperaturanstiege über

obere Grenze oder der Strom liegt an den Störungen, der Prüfer können anormales

stoppen Sie automatisch Impulsertrag und Endstromversorgung.

3.3. technische hauptsächlichparameter

a) Funktionsspannung: 380V 3 Phasen 50Hz;

b) Steuermethode: manueller Potenziometer vorgeschrieben oder automatisch

Steuersignal von 0-5VDC;

c) weiche Startfunktion: Bewegungen begannen nach 0,5 an zweiter Stelle;

d) Temperaturüberwachungsgenauigkeit: ±5℃ (unter Standardarbeitsbedingungen)

elektrische Komponenten 3.4.main

a) Schaltschrank, 1-teilig;

b) Temperaturbegrenzer, Taiwan-Ursprung, 2 Stücke (ein Prüfer

mit PID-Regelung).

c) Energieregler, 1 eingestellt;

d) elektrische Komponenten der Niederspannung, 1 eingestellt;

e) thermische Koppelung, 2 Stücke (das Stück, das das flüssige misst

Aluminiumtemperatur wird in einem Schutzmantelrohr umhüllt);
