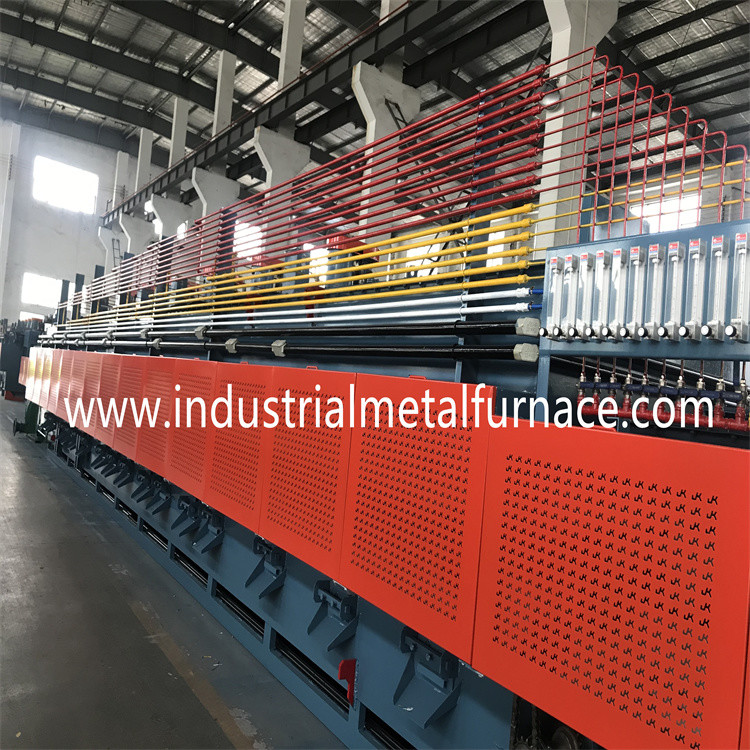

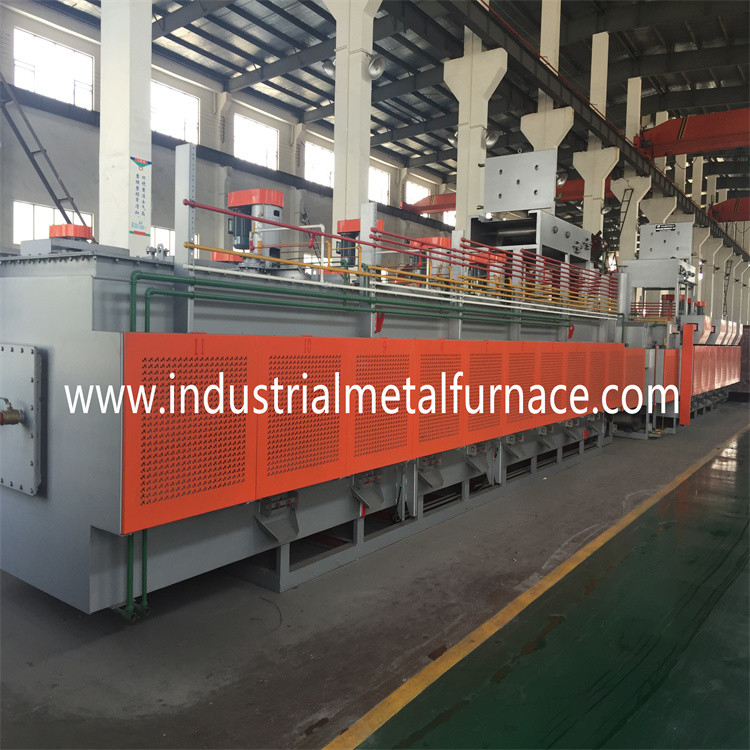

Stützrollen-Widerstand-ununterbrochenes elektrisches

Mesh Belt Conveyor Furnace für Befestiger

Anforderung 1.Buyer

Produkt 1,1: Schraube, Grad 1022;

Prozess 1,2: Karburierung und Mildern;

Produktivität 1,3: Karburierung: 100kg/h;

2. Spezifikation

Entsprechend der Anforderung des Käufers empfehlen wir unseren Kunden

zu 400*5000*80mm Stützrollenart elektrischen Maschengurtofen wählen.

3. Ausrüstungs-allgemeine Einleitung und Hauptmerkmale

3,1 kombiniert der Förderermaschen-Gurtofen die neuen Technologien von Taiwan.

Seine Schlüsselkomponenten werden aus übersee importiert.

3,2 wird die Fertigungsstraße vom magnetische Stützrollenlöschen enthalten

Ofen, Behälter löschend, Öl, das Stand, Nachreinigungsmaschine, Unterstützungrolle entfernt

Maschengurt, der Ofen mildern, und elektrisches Kontrollsystem.

4. Fertigungsstraße-grundlegende Parameter

5. Ausrüstungs-Spezifikation von Mesh Belt Furnace

1 Betriebstemperatur:

Löschen des Ofens: 820~950℃; Löschen des Behälters, 60~80℃; Nachreinigungsmaschine:

40~60℃; Mildern des Ofens: 300~450℃;

Produktivität 2

Löschen: 80-160kg/h (schwankend mit der Werkstückgröße, Gewicht, stapelnd

Methode und andere in Verbindung stehende Bedingungen)

Atmosphäre mit 3 Öfen

Löschen des Ofens: methanol+propane

Mildern des Ofens: Luft

Gurtart mit 4 Maschen, die Ofen löscht

Maschengurtbreite: 400 Millimeter

Einlasslänge: 2000 Millimeter

Vorheizen von Gurtlänge: 1100mm

Arbeitsbereichlänge: 5000mm

Effektive Höhe: 80mm

Behälter des Härteöls 5

Maschengurtbreite: 600mm

Öltanklänge: 3800mm

Öltankbreite: 1600mm

Öltanktiefe: 1800mm

Behältervolumen: 8 m³

Öl 6, das Stand entfernt

Maschengurtbreite: 600mm

Maschine der Nach-Reinigung 7

Maschengurtbreite: 600mm

Behältervolumen: 1.5m3

Gurt mit 8 Maschen, der Ofen mildert

Effektive Höhe: 100mm

Maschengurtbreite: 700mm

Heizflächelänge: 5000mm

6. Fertigungsstraße-Energie-und Energieverbrauch

Energie 6,1

Heizkraft: 380V±10%, 3 Phase, Wechselstrom, 50HZ;

Messen und Kontrollsystem: 220V±10%, 50HZ

Heizsystem: über 234kW

Ansteuersystemenergie und andere Verbrauchsstellen: über 24kW

Stromversorgung des elektrischen Widerstandsofens: über 258kW

Leistungsaufnahme an der normalen Funktion: über 100kW

6,2 AtmosphärenEinlassrohrparameter

MethanolEinlassrohr: 2-3 l/h; Mpa ≥0.04;

PropanEinlassrohr: Steuerung mit Versorgung ≤500L/h; Versorgungsdruck ≥0.04Mpa;

Kühlwasser 6,3

Wasserqualität: entsprechend Zustandsstandardniedrigkalziumindustriellem verteilendem Wasser;

Schwebstoff: maximales 10mg /L;

Filtermaschengurt-Lochgröße: maximale 0.3mm;

Einlasstemperatur: (maximales) 30℃ (im Sommer)

Einlasstemperatur: (Minute) 5℃ (im Winter)

Temperaturdifferenz: 10℃

Einlassdruck: 0,2 Mpa;

Maximaler Wasserverbrauch: über 30m3/h (verteilenden Gebrauch)

6,4 Ergänzungsausrüstung (geliefert vom Käufer)

Der Behälter des abgekühlten Wassers und der Kühlturm werden normalerweise außerhalb der Werkstatt angebracht

aber nahe der Fertigungsstraße. Die abkühlende Energiekapazität sollte ≥30m3/h. sein.

Computergesteuerte elektrische Steuerung

Elektrischer Schaltschrank (Kollektivverdrahtung)

Elektrischer Schaltschrank, 1000*700*2000mm, 4 Stücke;

Das ganze Produktionsverfahren wird durch den Computer gehandhabt und überwacht

durch PLC-System. Das Kontrollsystem des ununterbrochenen Gurtofens

hat eine Echtzeitüberwachung, Management

und prozesskontrolliert von der Temperatur, Ansteuersystem, Motoren, Heizung

System und Sicherheit.
