Stützrollen-Stetigförderer elektrisch

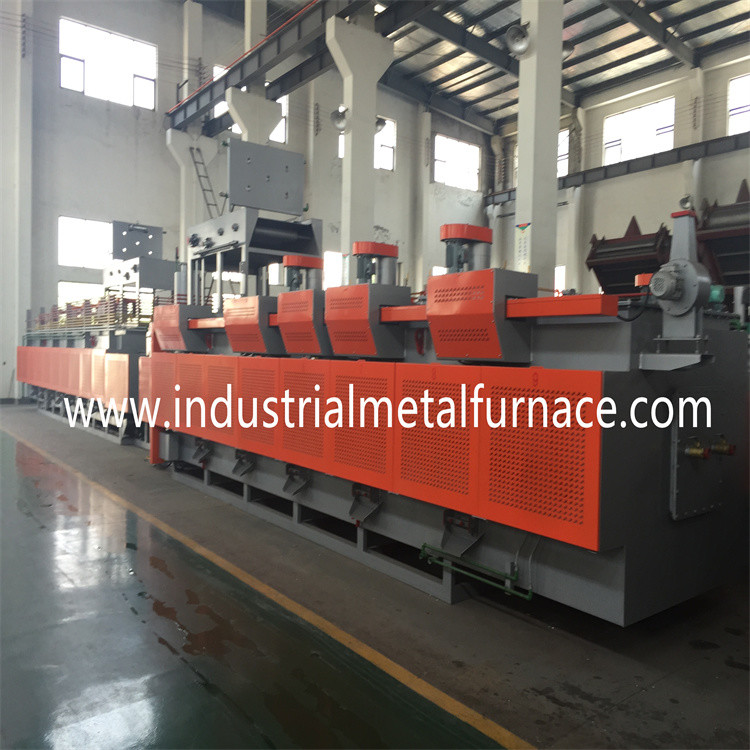

Mesh Belt Furnace, ununterbrochener Gurt-Ofen

1. Käufer-Anforderung

Produkt 1,1: Befestiger, Ärmel;

Prozess 1,2: helles Löschen, mildernd;

Produktivität 1,3: Löschen: 200-250kg/h;

2. Spezifikation

Entsprechend der Anforderung des Käufers empfehlen wir unser

Kunde, zum des Maschengurtofens mit effektivem zu wählen

Maschengurt, der Ofen mit Größe von 50mm*5000mm löscht

(Maschengurt width*height).

3. Ausrüstungs-allgemeine Einleitung und Hauptmerkmale

1 allgemeine Einleitung

1,1 kombiniert die Wärmebehandlungslinie die neuen Technologien von

Taiwan. Seine Schlüsselkomponenten werden aus übersee importiert.

1,2 wird die Fertigungsstraße von der magnetischen Gurtaufladung enthalten

Maschine, Vorwaschenmaschine, Stützrolle, die Ofen löscht,

Löschen des Behälters, Öl, das Stand, Nachreinigungsmaschine entfernt,

Unterstützungrollenmaschengurt, der Ofen mildern, und elektrisches Kontrollsystem.

Eigenschaften:

2,1 den Produktionsbedarf des Befestigens von Teilen erfüllen, der Ofen

setzt Taiwan-Technologie ein und verbessert seinen energiesparenden Effekt herein

der Bereich des refraktären Futters.

2,2 setzt die Fertigungsstraße Schwachstromheizung durch ein

Transformator, zum der Nutzungsdauer der Heizungsrohre auszudehnen.

2,3 wird der Maschengurt durch die Stützrollen mit synchronisiert gestützt

Bewegung, damit der Maschengurt eine minimale Spannung trägt.

2,4 werden die Rollen durch spezielles Hochdrucksiegellager gestützt.

2,5 ist der Maschengurt mit anormalem Transportwarnungsgerät entworfen

zu der stabilen Bewegung vom Maschengurt versichern.

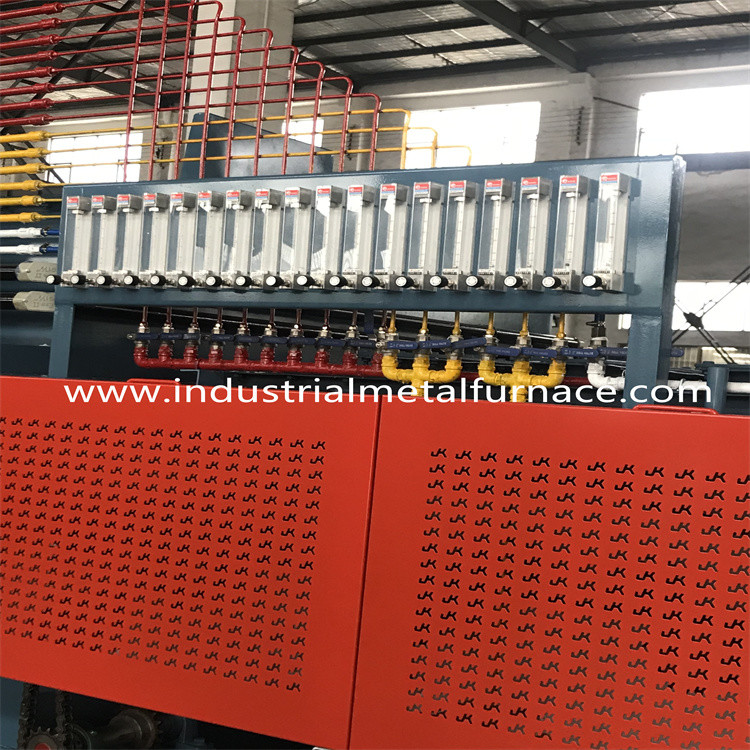

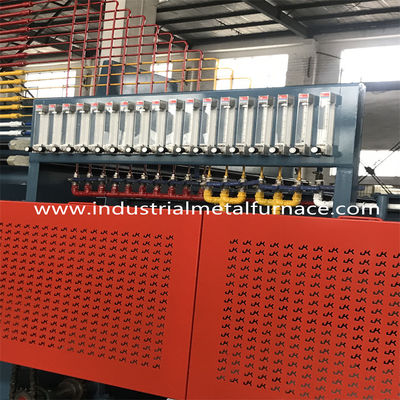

2,6 Tropfenfänger-in der Atmosphäre wird gasified durch einen Vergaser und dann in gesendet

der Ofen. Die Atmosphäre wird ununterbrochen überwacht und gesteuert

durch eine Sauerstoffsonde.

2,7 die heiße Maschengurtrückkehr zurück zu dem Eingang des Ofens und

heizt die kalten partss vor, das Energie groß spart.

4. Fertigungsstraße-grundlegende Parameter

4,1 ladende Gesamtenergie: über 286kw; Stromversorgung 3phase, 380v, 50Hz;

4,2 Gesamtlänge: ungefähr 30m;

4,3 Einheiten Linie: Chargierwagen, Vorwaschenmaschine, löschend

Ofen, Behälter löschend, Öl, das Stand, Nachreinigungsmaschine entfernt,

Mildern des Ofens.

4,4 Gesamtgewicht: über 42ton;

5. Ausrüstungs-Spezifikation

1 Betriebstemperatur:

Vorreinigen der Maschine: 40~60℃; Löschen des Ofens: 820~950℃; Löschen

Behälter, 60~80℃; Nachreinigungsmaschine: 40~60℃; Mildern des Ofens: 300~450℃;

Produktivität 2

Löschen: 200-250kg/h (schwankend mit der Werkstückgröße, Gewicht,

Methode und andere in Verbindung stehende Bedingungen stapeln)

Atmosphäre mit 3 Öfen

Löschen des Ofens: methanol+propane

Mildern des Ofens: Luft;

Chargierwagen 4

Maschengurtbreite: 500 Millimeter

Vorreinigende Maschine 5

Maschengurtbreite: 500 Millimeter

Behältervolumen: 1.5m3;

Gurtart mit 6 Maschen, die Ofen löscht

Maschengurtbreite: 500mm

Einlasslänge: 2000mm

Vorheizen von Gurtlänge: 1100mm

Arbeitsbereichlänge: 5000mm

Effektive Höhe: 80mm

Behälter des Härteöls 7

Maschengurtbreite: 800mm

Öltanklänge: 3800mm

Öltankbreite: 1600mm

Öltanktiefe: 1800mm

Behältervolumen: 8 m³

Öl 8, das Stand entfernt

Maschengurtbreite: 800mm

Maschine der Nach-Reinigung 9

Maschengurtbreite: 800mm

Behältervolumen: 1.5m3

Gurt mit 8 Maschen, der Ofen mildert

Effektive Höhe: 100mm

Maschengurtbreite: 800mm

Heizflächelänge: 5000mm

6. Fertigungsstraße-Energie-und Energieverbrauch

Energie 6,1

Heizkraft: 380V±10%, 3 Phase, Wechselstrom, 50HZ;

Messen und Kontrollsystem: 220V±10%, 50HZ

Heizsystem: über 310kW

Ansteuersystemenergie und andere Verbrauchsstellen: über 24kW

Stromversorgung der ganzen Linie: über 334kW

Leistungsaufnahme an der normalen Funktion: über 150kW

6,2 AtmosphärenEinlassrohrparameter

MethanolEinlassrohr: 2-3 l/h; Mpa ≥0.04;

PropanEinlassrohr: Steuerung mit Versorgung ≤500L/h; Versorgung

Druck ≥0.04Mpa;

Kühlwasser 6,3

Wasserqualität: entsprechend dem Zustandsstandardniedrigkalzium industriell

verteilendes Wasser;

Schwebstoff: maximales 10mg /L;

Filtermaschengurt-Lochgröße: maximale 0.3mm;

Einlasstemperatur: (maximales) 30℃ (im Sommer)

Einlasstemperatur: (Minute) 5℃ (im Winter)

Temperaturdifferenz: 10℃

Einlassdruck: 0,2 Mpa;

Maximaler Wasserverbrauch: über 30m3/h (verteilenden Gebrauch)

6,4 Ergänzungsausrüstung (geliefert vom Käufer)

Der Behälter des abgekühlten Wassers und der Kühlturm werden normalerweise angebracht

außerhalb der Werkstatt

aber nahe der Fertigungsstraße. Die abkühlende Energiekapazität

sein sollte ≥30m3/h.

7. Technische Spezifikation pro Einheit

Magnetischer Gurt-Chargierwagen

Der Chargierwagen wird vom magnetischen Gurtbeförderungssystem enthalten,

Rahmen, magnetischer Gurt und Ansteuersystem. Der Maschinenrahmen wird gemacht

von den Schnittstahl- und Stahlplatten.

1 Kette und Kettenrad: P=25.4mm, 1 eingestellt;

2 reduzierender Gang, 0.55kw, 1 eingestellt

magnetischer Gurt 3: 500*3450*1/2mm (SUS304) 1-teilig

Magnetischer Stahl 4 zwingender Kraft: 28*26*12 1 Gruppe;

Motor mit 5 Erschütterungen: 250W, 1 eingestellt;

8. Mesh Belt Type-Vorwaschen-Maschine

Die Maschengurtreinigungsmaschine ist von der Immersionsart. Sie hat 3

Arbeitspositionen, die untertauchend und säubernd sind, Seifenwasser

Herausströmen und Starklufttrockner. Der Chargierwagen wird mit ausgerüstet

die Düse der zwingenden Kraft. Und sie wird durch eine Wasseröltrennung angegrenzt

Behälter und ein Sammeltank. Das gesammelte Öl konnte benutzt werden.

• Behälterkörper

Der Reinigungsbehälterkörper wird von den Stahlplatten und geschnitten fabriziert

Stahl, die zusammen geschweißt werden.

• Treibendes Gerät des Maschengurtes

Maschengurt: 500mm 1-teilig;

Kette und Kettenrad: P=50.8mm, 1 eingestellt;

Verringerung des Gangs: 0.37kW, 1 eingestellt;

• Reinigungsbehältervolumen: 1500L;
• Reinigungsstrahlpumpe: Satz 2.2kW d=50mm 1;
• Heizgerät: 380V/4kW, 6 Stücke, 24KW insgesamt;
• Öl- und Wassertrennungsbehälter

Öl und Wasserabscheider, 1 eingestellt;

Flüssige Pumpe, 0.37kW, 1 eingestellt;

Gangmotor, 0.10kW 1 eingestellt;

• Trocknen des Fans am Ausgang, 1 Satz;
• Temperaturbegrenzer, Honeywell, 1 eingestellt;

Thermischer Widerstand, PT100, 1-teilig;

• Entdeckungsgerät fahren, Omron 1 Satz;
• Überbelastung des Schutzes, 1 Satz;

9. Mesh Belt Quenching Furnace

Der löschende Ofen ist die Schlüsselkomponente der Fertigungsstraße. Er ist

enthalten vom Ofenoberteil, vorderer Maschinenstand, Hitzebewahrung

materielles, Heizgerät, Temperaturüberwachungsgerät und Atmosphäre

Versorgungsgerät.

Parameter 9.1Main:

Maschengurtbreite: 500mm

Arbeitsbereichlänge: 5000mm

Eingangslänge: 2000mm

Vorheizen der Bereichslänge: 1100mm

Temperaturüberwachung: 4 Zone PID-Steuerung;

Nennleistung: 150KW;

Ofentemperatureinheitlichkeit: ≤±5℃-Temperatureinheitlichkeit für

der gleiche Abschnitt: ≤±3℃; Temperaturanstieg der äußeren Wand des Ofens: ≤50℃

Temperaturüberwachungsgenauigkeit: ±1℃;

Mögliche Regelgenauigkeit des Kohlenstoffs: ≤±0.05%C, Messbereich: 0-1.5%C;
