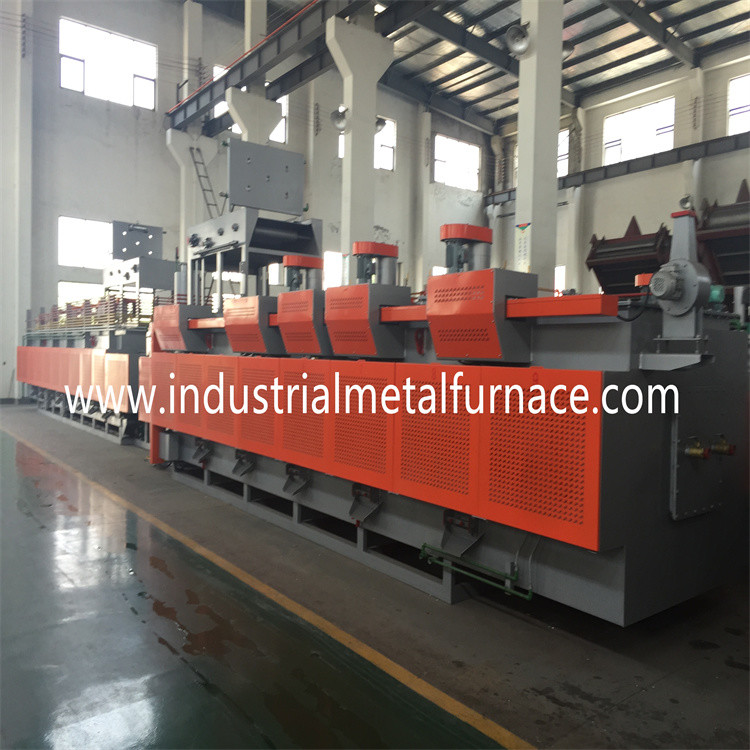

Rolle Wondery-hoher Qualität Stützelektrisch

Mesh Belt Type Furnace Quenching-Mildern

1. Grundbedarf

Produkt 1,1: Gewindeschneidschraube, Stahlwandschraube.

Prozess 1,2: Karburierungs-, Karbonitrieren, helleslöschen und Mildern;

Produktivität 1,3: Löschen: 150-250kg/h;

2. Spezifikation

Entsprechend der Anforderung des Käufers empfehlen wir unseren Kunden

zu 500*6000mm-Stützrollenart elektrischen Maschengurtofen wählen.

3. Fertigungsstraße-grundlegende Parameter

4. Ausrüstungs-allgemeine Einleitung und Hauptmerkmale

1. Allgemeine Einleitung

1,1 kombiniert die Gurtart Ofen die neuen Technologien von

Taiwan. Seine Schlüsselkomponenten werden aus übersee importiert.

1,2 wird die Fertigungsstraße von der Stützrolle enthalten, die Ofen löscht,

Löschen des Behälters, Öl, das Stand, Nachreinigungsmaschine, Unterstützungrolle entfernt

Maschengurt, der Ofen mildern, und elektrisches Kontrollsystem.

2. Eigenschaften:

2,1, um den Produktionsbedarf des Befestigens von Teilen zu erfüllen, beschäftigt der Ofen

Taiwan-Technologie und verbessert seinen energiesparenden Effekt im Bereich von

refraktäres Futter.

2,2 setzt der Gurt typep Ofen Schwachstromheizung durch den Transformator ein

zu die Nutzungsdauer der Heizungsrohre ausdehnen.

2,3 wird der Maschengurt durch die Stützrollen mit synchronisiert gestützt

Bewegung, damit der Maschengurt eine minimale Spannung trägt.

2,4 werden die Rollen durch spezielles Hochdrucksiegellager gestützt.

2,5 ist der Maschengurt mit anormalem Transportwarnungsgerät zu entworfen

versichern Sie der stabilen Bewegung vom Maschengurt.

2,6 Tropfenfänger-in der Atmosphäre des Förderermaschen-Gurtofens

wird gasified durch einen Vergaser und dann in den Ofen gesendet.

Die Atmosphäre wird ununterbrochen überwacht und gesteuert

durch eine Sauerstoffsonde.

 /

5. Ausrüstungs-Spezifikation

6. Technische Spezifikation pro Einheit

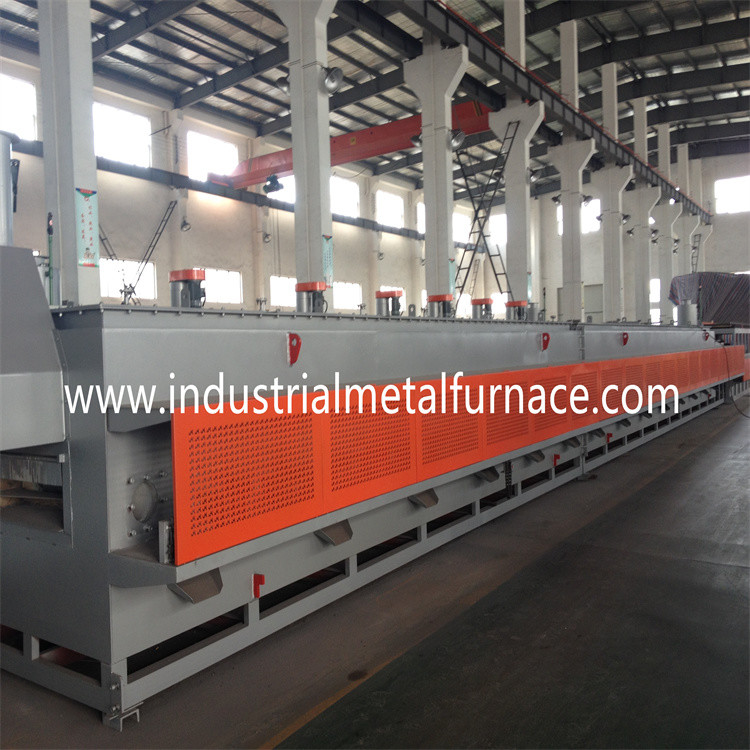

Mesh Belt Quenching Furnace

Der löschende Ofen ist die Schlüsselkomponente der Maschengurt-Ofenfertigungsstraße

Es wird vom Ofenoberteil, vorderer Maschinenstand, Hitzebewahrungsmaterial enthalten,

Heizgerät, Temperaturüberwachungsgerät und Atmosphärenversorgungsgerät.

Hauptparameter:

Maschengurtbreite: 500mm

Arbeitsbereichlänge: 6000mm

Eingangslänge: 2000mm

Vorheizen der Bereichslänge: 1500mm

Temperaturüberwachung: 4 Zone PID-Steuerung;

Nennleistung: 160KW

Ofentemperatureinheitlichkeit: ≤±5℃-Temperatureinheitlichkeit für

der gleiche Abschnitt: ≤±3℃; Temperaturanstieg der äußeren Wand des Ofens: ≤50℃

Treibendes Gerät des Maschengurtes

2,1 werden die Teile durch den Maschengurt übermittelt.

2,2 wird der Maschengurt durch die Stützrollen mit gestützt

synchronisierte Bewegung. Der Maschengurt ist von der vorder-gesteuerten Art,

und trägt folglich eine minimale dehnbare Kraft an der hohen Temperatur.

Gurtfahrgeschwindigkeit mit 2,3 Maschen: 50~220mm/min, Invertersteuerung;

Gurt mit 2,4 Maschen: 500*22000*1.8/2.3mm; 1-teilig;

2,5 Stützrollen

Obere Rollen vorheizen, ¢50mm SUS304 5 Stücke;

Untere Rollen vorheizen, ¢87mm SUS304 3 Stücke;

Obere Rollen, ¢50mm SUS310 19 Stücke

Untere Rollen, ¢87mm SUS310 7 Stücke

Hintere Antriebsrolle, ¢203mm SUS310 1-teilig

Lager, UCFL207 68sets

Kette 2,6 und Kettenrad, P=19.05mm, 1 eingestellt

2,7 Reduzierer, 0.75kW 1 eingestellt;

2,8 Inverter, Mitsubishi, 1 eingestellt;

Gurt mit 2,9 Maschen, der Entdeckungsgerät, Omron 1 eingestellt fährt

Material der Bewahrung 3.Heat

3,1 wird die innere Dachwand mit der Kieselsäureverbindung 1400 hoher Temperatur gezeichnet

Aluminium + Kieselsäureverbindung Aluminium-cera Decke 1260. Das zeichnende Material

wird durch ¢8mm-Stangen und SUS310 geregelt, die Teile verankern.

3,2 die Maschengurtofenseitenwände des elektrischen Widerstands

werden mit anti-Karburierungsziegelsteinen Isolite gezeichnet,

Hitzebewahrungsziegelsteine und Hitzebewahrungsbretter. Das Futter

Stärke ist 395mm.

3,3 ist der refraktäre Kleber inländische berühmte Marke. Er hat

Eigenschaften des stärkeren Verpfändungseffektes bei der höheren Temperatur.

4. Heizgerät: Elektrowärmestrahlungsrohre.

4,1 sind die elektrischen Heizungsrohre in die obere und unterere Wand installiert

vom Herd. Das Heizsystem arbeitet mit Niederspannungsstromversorgung,

und der Ofen braucht nicht gestoppt zu werden, wenn er die Heizungsrohre ersetzt.

4,2 Elektrowärmestrahlungsrohre, 36 Sätze;

a) äußeres Rohr: ¢122*1325*4mm (SUS310S), 36 Stücke;

b) Heizungsrohrkern: OCr21Al6Nb, 36 Stücke;

c) Isolierungsteile (Korund): 36 Stücke;

4,4 wird jede Zone mit einem unabhängigen Transformator eingestellt. Die Wärmestrahlung

Rohr ist parallel Verbindung und behindert nicht einander.

Die Wärmestrahlungsrohre werden leicht instand gehalten.

5. Mischender Ventilator (NSK, das mit Wasserkühlungssystem trägt), 2 Sätze;

Schaufeln (Welle und Schaufeln), 2 Stücke;

tragen, NSK, 4 Sätze;

Motor, 1.5kw, 2 Sätze;

Gerät des Dampfes 6.Exhaust (den Dampf des Ofens entfernend und brennend

und der Öltank)

Luftpumpe, 250W, 1 eingestellt

Wasserkühlungs-Hitzeisolierungs-Schutzbrett auf der Ladeseite von

vorderer Stand, 1-teilig;

Ofentür

a) bewegliche Ofentür am Ofenmund, 1 eingestellt;

b) weiche Vorhangtür innerhalb des Ofens, 4 Stücke;

9. Entstaubungsloch, 12 Stücke;

Die Staublöcher werden am untereren Teil der zwei Seitenwände des Vorwärmens eingestellt

und der Heizungsabschnitt. Das Staubloch wird mit einem Stecker blockiert, der von der Hitze hergestellt wird

Bewahrungsfaser und -Abdeckung. Der Stecker wird durch den Hebelmechanismus geregelt,

und ist einfach entfernt zu werden.

10 die MaschenBandförderer-Ofentür wird auch mit 1 Feuervorhang ausgerüstet

zu die Reinigungsflüssigkeit im Reinigungsbehälter erhitzen.

Versorgungsgerät mit 11 Atmosphären

Atmosphärenversorgung: Tropfenfänger-in der Art: methanol+propane+ammonia;

Atmosphärensteuerung 11,1:

Sauerstoffsonde, Marathon, USA, 1-teilig;

Möglicher Kontrolleur des Kohlenstoffs, Eurotherm, 1 eingestellt;

Proportionalventil, Burket, Deutschland, 1-teilig;

MethanolStrömungsmesser, 4 Sätze;

AmmoniakStrömungsmesser, 1 eingestellt;

PropanStrömungsmesser, 4 Sätze;

Bezugsluftströmungsmeter, 2 Sätze

Luftpumpe, 8W, 2 Sätze

Sicherheit

Die zwei Seitenwände des Vorwärmens und des Heizungsabschnitts sind beide

geschützt durch die perforierte Abdeckung.

treibendes Gerät des Gurtes mit 13 Maschen, Omron, 1 eingestellt;
