Stützrollen-Gas-Wärmebehandlung Mesh Belt Furnace Carburizing

Mildern für Befestiger

Anforderung 1.Buyer

1.1Product: Handwerkzeuge;

1,2 Prozess: helles Löschen und Mildern;

1,3 Produktivität: Löschen: 250-350kg/h;

2. Spezifikation

Entsprechend der Anforderung des Käufers empfehlen wir unseren Kunden

zu 600*6000mm Stützrollenart Gasmaschen-Gurtofen wählen.

3. Ausrüstungs-allgemeine Einleitung und Hauptmerkmale

1 allgemeine Einleitung

1,1 kombiniert der Wärmebehandlungsofen die neuen Technologien

von Taiwan. Seine Schlüsselkomponenten werden aus übersee importiert.

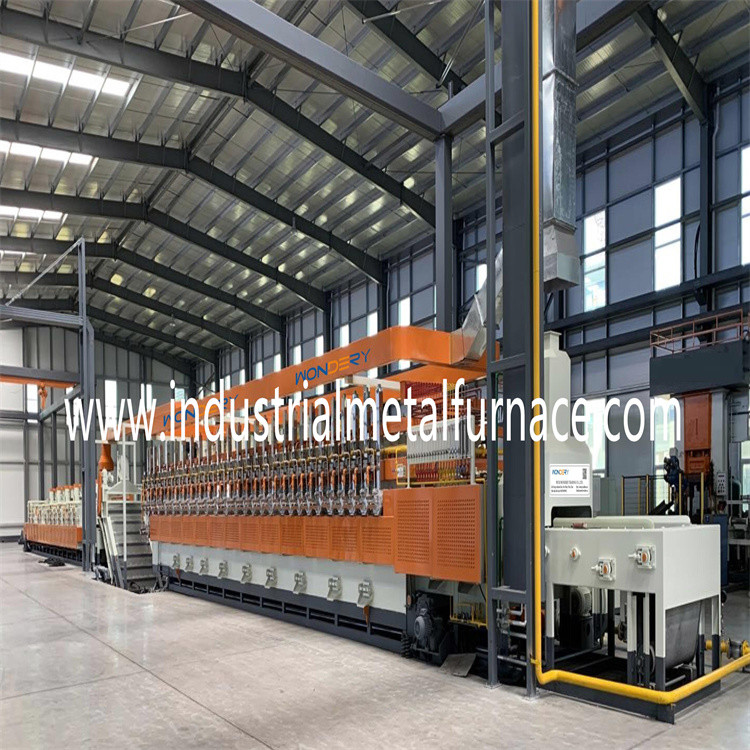

1,2 wird die Fertigungsstraße vom Stützrollenmaschengurt enthalten

den Ofen, Behälter löschend löschend, entfernen Öl Stand, Nachreinigung

Maschine, Stützrollenmaschengurt, der Ofen mildern, und elektrisches

Kontrollsystem.

2.Features:

2,1 den Produktionsbedarf des Befestigens von Teilen erfüllen, die Wärmebehandlung

employsTaiwan Technologie des Ofens und verbessert seine Energieeinsparung

Effekt im Bereich des refraktären Futters.

2,2 werden der MaschenBandfördererofen für das Löschen und das Mildern durch natürliches erhitzt

Gas, das energiesparende, preiswertere und höhere Leistungsfähigkeit ist.

2,3 wird der Maschengurt durch die Stützrollen mit synchronisiert gestützt

Bewegung, damit der Maschengurt eine minimale Spannung trägt.

2,4 werden die Rollen durch spezielles Hochdrucksiegellager gestützt.

2,5 ist der Maschengurt mit anormalem Transportwarnungsgerät entworfen

zu der stabilen Bewegung vom Maschengurt versichern.

2,6 Tropfenfänger-in der Atmosphäre wird gasified durch einen Vergaser und dann in gesendet

Ofen. Die Atmosphäre wird ununterbrochen vorbei überwacht und gesteuert

eine Sauerstoffsonde.

2,7 die heiße Maschengurtrückkehr zurück zu dem Eingang des Ofens und

heizt die kalten Teile vor, das Energie groß spart.

3. Fertigungsstraße-grundlegende Parameter

3,1 wird der Förderbandofen vom Maschengurt enthalten, der Ofen löscht,

Behälter löschend, entfernen Öl Stand, Nachreinigungsmaschine, der Förderer, der Ofen mildert;

3,2 ladende Gesamtenergie: über 70KW (Strom); Stromversorgung 3phase, 380v, 50Hz;

720KW (Erdgas);

3,3 Gesamtgewicht: über 35000kg;

3,4 Gesamtlänge: ungefähr 28500mm;

4. Ausrüstungs-Spezifikation

1 Betriebstemperatur:

Atmosphäre mit 3 Öfen

5. Fertigungsstraße-Energie-und Energieverbrauch

5,1 Energie

Heizkraft: 380V±10%, 3 Phase, Wechselstrom, 50HZ;

Messen und Kontrollsystem: 220V±10%, 50HZ;

Heizsystem: über 48kW;

Ansteuersystemenergie und andere Verbrauchsstellen: über 30kW;

Stromversorgung der ganzen Linie: über 78kW;

Leistungsaufnahme an der normalen Funktion: über 25kW;

5,2 Erdgasverbrauch

Löschen des Ofens: 600KW;

Mildern des Ofens: 400KW;

Totalerdgasverbrauch: 1000KW;

5,3 AtmosphärenEinlassrohrparameter

MethanolEinlassrohr: 3-5 l/h; Mpa ≥0.04;

PropanEinlassrohr: Steuerung mit Versorgung ≤500L/h; Versorgungsdruck ≥0.04Mpa;

Kühlwasser 5,4

Wasserqualität: entsprechend Zustandsstandardniedrigkalziumindustriellem verteilendem Wasser;

Schwebstoff: maximales 10mg /L;

Filtermaschengurt-Lochgröße: maximale 0.3mm;

Einlasstemperatur: (maximales) 30℃ (im Sommer)

Einlasstemperatur: (Minute) 5℃ (im Winter)

Temperaturdifferenz: 10℃

Einlassdruck: 0,2 Mpa;

Maximaler Wasserverbrauch: über 50m3/h (verteilenden Gebrauch);

5,5 Ergänzungsausrüstung (geliefert vom Käufer)

Der Behälter des abgekühlten Wassers und der Kühlturm sind normalerweise

angebracht außerhalb der Werkstatt;

aber nahe der Fertigungsstraße. Die abkühlende Energiekapazität

sein sollte ≥60m3/h.

6. Computergesteuerte elektrische Steuerung

Elektrischer Schaltschrank (Kollektivverdrahtung)

Elektrischer Schaltschrank, 1000*700*2000mm, 3 Stücke;

Das ganze Produktionsverfahren wird durch den Computer gehandhabt

und überwacht durch PLC-System.

Das Kontrollsystem des ununterbrochenen Gurtofens

hat eine Echtzeitüberwachung, Management

und prozesskontrolliert von der Temperatur, vom Ansteuersystem, von den Motoren, vom Heizsystem und von der Sicherheit.

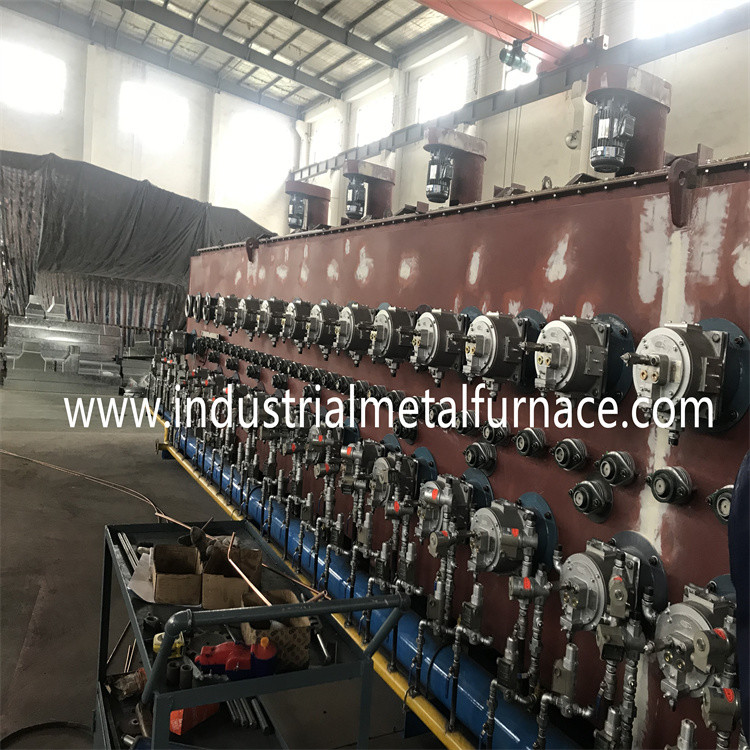

Die Heizungssteuerung des Maschengurtofens wird aus a verfasst

Temperaturmeter und ein PLC, der die Ähnlichkeit verwirklicht

Ineinander greifen des Impulses des Brenners

Zündung.
