Unterstützung-Rolle elektrischer Mesh Belt Furnace für Befestiger

Anforderung 1.Buyer

Produkt 1,1: Gewindeschneidschraube;

Prozess 1,2: Karburierung, Karbonitrieren und Mildern,

Falltiefe: ≤0.15mm;

Produktivität 1,3: um karburierendes 350kg/h;

2. Spezifikation

Entsprechend der Anforderung des Käufers empfehlen wir unseren Kunden

wählen Sie 600*8000mm Stützrollenart elektrischen Maschengurtofen.

3. Hauptmerkmale

3,1 den Produktionsbedarf des Befestigens von Teilen erfüllen, der MaschenBandförderer

employsTaiwan Technologie des Ofens und verbessert seinen energiesparenden Effekt in

Bereich des refraktären Futters.

3,2 setzt die Fertigungsstraße Schwachstromheizung durch den Transformator ein

zu die Nutzungsdauer der Heizungsrohre ausdehnen.

3,3 wird der Maschengurt durch die Stützrollen mit synchronisiert gestützt

Bewegung, damit der Maschengurt eine minimale Spannung trägt.

3,4 werden die Rollen durch spezielles Hochdrucksiegellager gestützt.

3,5 ist der Maschengurt mit anormalem Transportwarnungsgerät zu entworfen

versichern Sie der stabilen Bewegung vom Maschengurt.

3,6 Tropfenfänger-in der Atmosphäre wird gasified durch einen Vergaser und dann in den Ofen gesendet.

Die Atmosphäre wird ununterbrochen durch eine Sauerstoffsonde überwacht und gesteuert.

3,7 geht der heiße Maschengurt zurück zu dem Eingang des Ofens zurück und heizt vor

die kalten partss, das Energie groß spart.

3. Fertigungsstraße-grundlegende Parameter

4. Ausrüstungs-Spezifikation

Chargierwagen 4,1

Maschengurtbreite: 700mm

4,2 Vorreinigen der Maschine

Maschengurtbreite: 600mm

Nutzlänge: 2400mm

Behältervolumen: 2m3

4,3 Maschengurtart, die Ofen löscht

Maschengurtbreite: 600 Millimeter

Einlasslänge: 2000 Millimeter

Vorheizen von Gurtlänge: 1500mm

Arbeitsbereichlänge: 8000mm

Effektive Höhe: 100mm

Behälter des Härteöls 4,4

Maschengurtbreite: 1000mm

Öltanktiefe: 2000mm

Öltanklänge: 4200mm

Behältervolumen: 12 m³

4,5 Öl, das Stand entfernt

Maschengurtbreite: 800mm

Maschine der Nach-Reinigung 4,6

Maschengurtbreite: 800mm

Nutzlänge: 2800mm

Behältervolumen: 2m3

Gurt mit 4,7 Maschen, der Ofen mildert

Effektive Höhe: 130mm

Maschengurtbreite: 850mm

Heizflächelänge: 8000mm

5. technische Spezifikation pro Einheit

Chargierwagen

Der Chargierwagen wird von der magnetischen Gurtbeförderung enthalten

System, Rahmen, magnetischer Gurt und Ansteuersystem. Die Maschine

Rahmen wird von den Schnittstahl- und Stahlplatten gemacht.

1 reduzierender Gang, 0.55kw, 1 eingestellt

magnetischer Gurt 2: 700*340*1/2mm (SUS304) 1-teilig

Magnetischer Stahl 3 zwingender Kraft: 28*26*12 1 Gruppe;

Motor mit 4 Erschütterungen: 250W, 1 eingestellt;

5 magnetische Bandgeschwindigkeit: 80-450min/mm (Frequenzumsetzung), 1 eingestellt;

Mesh Belt Type-Vorwaschen-Maschine

Die Maschengurtreinigungsmaschine ist von der Immersionsart. Sie hat 3

Arbeitspositionen, die untertauchend und säubernd sind, Seifenwasser

Herausströmen und Starklufttrockner. Der Chargierwagen wird ausgerüstet

mit der Düse der zwingenden Kraft. Und sie wird durch ein Wasseröl angegrenzt

Trennungsbehälter und ein Sammeltank. Das Öl sammelte

konnte verwendet werden.

Behälterkörper

Der Reinigungsbehälterkörper wird von den Stahlplatten und geschnitten fabriziert

Stahl, die zusammen geschweißt werden. Der Behälterkörper wird von Schnitt gemacht

Stahl- und Stahlplatte.

treibendes Gerät des Gurtes mit 2 Maschen

Maschengurt: 600*16500*1.6/2.5mm, SUS201, 1-teilig;

Kette und Kettenrad: P=76.2mm, 1 eingestellt;

Verringerung des Gangs: 0.75kW, 1 eingestellt;

3 Reinigungsbehältervolumen: 2000L;

Reinigungsstrahlpumpe 4: Satz 2.2kW 1;

Kupferne Düse, mehrere;

Manometer, 0-0.5Mpa 1 eingestellt;

5 Heizgerät: 380V/4kW, 6 Stücke, 24KW insgesamt;

6 Öl und Wassertrennungsbehälter

Öl und Wasserabscheider, 1 eingestellt;

Gangmotor, 0.10kW 1 eingestellt;

trocknender Fan 7 am Ausgang, 1 eingestellt;

8 Temperaturbegrenzer, 1 eingestellt;

Thermischer Widerstand, PT100, 1-teilig;

Treibendes Gerät der Entdeckung 9, Omron, 1 eingestellt;

10 flüssiges Ventil d=15 1-teilig;

11 Überbelastungsschutz, 1 Satz;

12 Hochdruckfan, 1 eingestellt;

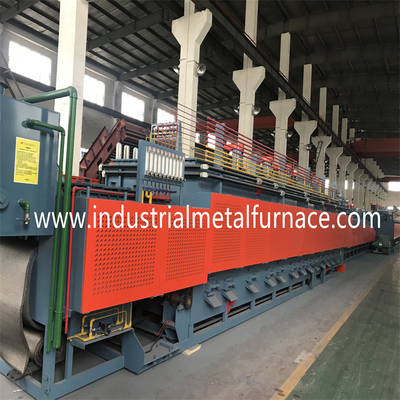

Mesh Belt Quenching Furnace

Der löschende Ofen ist die Schlüsselkomponente der Fertigungsstraße.

Es wird vom Ofenoberteil, vorderer Maschinenstand, Hitzebewahrung enthalten

materielles, Heizgerät, Temperaturüberwachungsgerät und Atmosphäre

Versorgungsgerät.

Hauptparameter 1:

Maschengurtbreite: 600mm

Arbeitsbereichlänge: 8000mm

Eingangslänge: 2000mm

Vorheizen der Bereichslänge: 1500mm

Temperaturüberwachung: 5 Zone PID-Steuerung;

Nennleistung: 225KW; 1. Zone: 90KW, 2. Zone: 45kw; 3. Zone: 30kw;

4. Zone: 30kw; 5. Zone: 30kw.

Betriebstemperatur: 800-920℃

Ofentemperatureinheitlichkeit: ≤±5℃-Temperatureinheitlichkeit für den gleichen Abschnitt: ≤±3℃; Temperaturanstieg der äußeren Wand des Ofens: ≤50℃.

Ofenoberteil: gemacht von der Schnittstahl- und Stahlplatte.

treibendes Gerät des Gurtes mit 2 Maschen

2,1 werden die Teile durch den Maschengurt übermittelt.

2,2 wird der Maschengurt durch die Stützrollen mit synchronisiert gestützt

Bewegung. Der Maschengurt ist von der vorder-gesteuerten Art und folglich von den Bären

eine minimale dehnbare Kraft an der hohen Temperatur.

Gurtfahrgeschwindigkeit mit 2,3 Maschen: 50~220mm/min, Invertersteuerung;

Gurt mit 2,4 Maschen: 600*22000*2/3mm; 1-teilig;

2,5 Stützrollen

Obere Rollen vorheizen, SUS304S 5 Stücke;

Untere Rollen vorheizen, SUS304S 3 Stücke;

Obere Rollen, SUS310S 26 Stücke

Untere Rollen, SUS310S 9 Stücke

Hintere Antriebsrolle, SUS310S 1-teilig

Kette 2,6 und Kettenrad, P=25.4mm, 1 eingestellt

2,7 Reduzierer, 0.75kW 1 eingestellt;

2,8 Lager, UCFL207 (NSK), 86 Sätze;

Gurt mit 2,9 Maschen, der Entdeckungsgerät, 1 eingestellt fährt;

Bewahrungsmaterial der Hitze 3

Dach 3,1: Aluminium-cera Decke, Qiqiang, Suzhou;

3,2 Seitenwände: Isolite-Wände werden mit anti-Karburierungsziegelsteinen Isolite gezeichnet,

Hitzebewahrungsziegelsteine und Hitzebewahrungsbretter.

3,3 ist der refraktäre Kleber P-150 (Japan-Marke). Er hat

Eigenschaften des stärkeren Verpfändungseffektes bei der höheren Temperatur.

4 Heizgerät: Elektrowärmestrahlungsrohre.

4,1 sind die elektrischen Heizungsrohre in die obere und unterere Wand installiert

vom Herd. Das Heizsystem arbeitet mit Niederspannungsstromversorgung,

und der Ofen braucht nicht gestoppt zu werden, wenn er die Heizungsrohre ersetzt.

4,2 Elektrowärmestrahlungsrohre, 45 Sätze;

a) äußeres Rohr: ¢122*1420*4mm (SUS310S), 45 Stücke;

b) Heizungsrohrkern: OCr21Al6Nb, 45 Stücke;

c) Isolierungsteile (Korund): 45 Stücke;

4,3 thermische Art der Paare WRN130 K, 5 Stücke;

4,4 wird jede Zone mit einem unabhängigen Transformator eingestellt. Die Wärmestrahlung

Rohr ist parallel Verbindung und behindert nicht einander.

Die Wärmestrahlungsrohre werden leicht instand gehalten.

Mischender Ventilator (mit Wasserkühlungssystem), 3 Sätze;

Schaufeln (Welle und Schaufeln), 3 Stücke;

Motor, 1.5kw, 3 Sätze;

Dampfgerät des Auspuffs 6 (entfernend und brennend

Dampf des Ofens und des Öltanks)

Luftpumpe, 250W, 1 eingestellt

7 Wasserkühlungs-Hitzeisolierungs-Schutzbrett auf dem Laden

Seite des vorderen Stands, 1-teilig;

Tür mit 8 Öfen

a) bewegliche Ofentür am Ofenmund, 1 eingestellt;

b) weiche Vorhangtür innerhalb des Ofens, 3 Stücke;

Loch mit 9 Entstaubungen, 16 Stücke;

Die Staublöcher werden am untereren Teil der zwei Seitenwände von eingestellt

das Vorwärmen und der Heizungsabschnitt. Das Staubloch wird mit blockiert

ein Stecker hergestellt von der Hitzebewahrungsfaser und -Abdeckung.

Stecker wird durch den Hebelmechanismus geregelt, und ist einfach entfernt zu werden.

10 die Ofentür wird auch mit 1 Feuervorhang ausgerüstet, um zu erhitzen

Reinigungsflüssigkeit im Reinigungsbehälter.

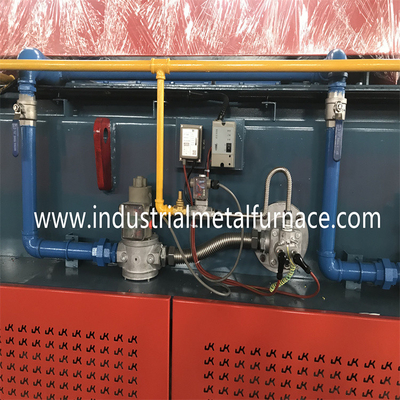

Versorgungsgerät mit 11 Atmosphären

Atmosphärenversorgung: Tropfenfänger-in der Art: methanol+propane+ammonia;

Atmosphärensteuerung 11,1:

Sauerstoffsonde, Marathon, USA, 1-teilig;

Magnetventil, Burket, Deutschland, 1-teilig;

MethanolStrömungsmesser, 4 Sätze;

AmmoniakStrömungsmesser, 1 eingestellt;

PropanStrömungsmesser, 3 Sätze;

Bezugsluftströmungsmeter, 2 Sätze

Luftpumpe, 8W, 2 Sätze

Sicherheit

Die zwei Seitenwände des Vorwärmens und des Heizungsabschnitts sind beide

geschützt durch die perforierte Abdeckung.

treibendes Gerät des Gurtes mit 13 Maschen, Omron, 1 eingestellt;
