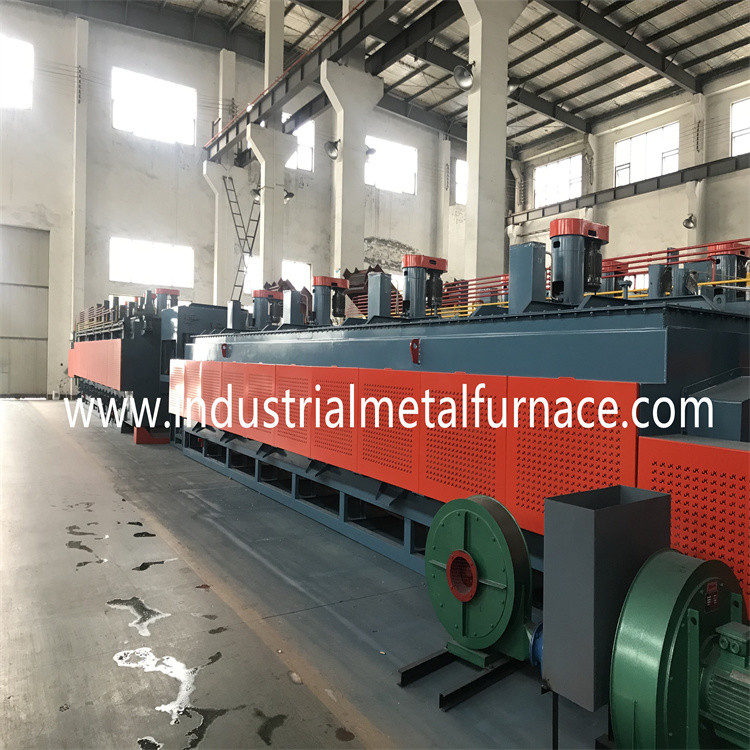

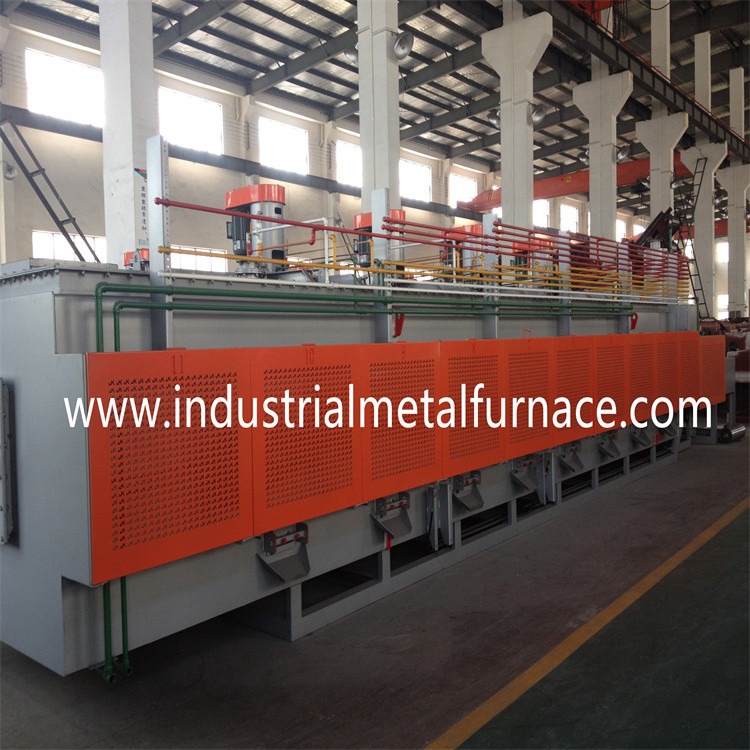

Industrielle elektrischer Widerstand-Stützrolle

Förderer Mesh Belt Furnace, Wärmebehandlungs-Ofen

Anforderung 1.Buyer

Produkt 1,1: Stahlnägel, Gewindeschneidschraube;

Prozess 1,2: Karburierungs, helles Löschen und Mildern;

Produktivität 1,3: Löschen: 500-1000kg/h;

2. Spezifikation

Entsprechend der Anforderung des Käufers empfehlen wir unseren Kunden

wählen Sie 800*10000der Stützrollenmillimeter Art elektrischer Maschengurtofen.

3. Ausrüstungs-allgemeine Einleitung und Hauptmerkmale

1 allgemeine Einleitung

1,1 kombiniert die Wärmebehandlungslinie die neuen Technologien

von Taiwan. Seine Schlüsselkomponenten werden aus übersee importiert.

1,2 wird die Fertigungsstraße vom magnetischen Gurtchargierwagen enthalten,

Vorwaschenmaschine, Stützrolle, die den Ofen, Behälter löschend löscht,

Öl, das Stand, Nachreinigungsmaschine, Unterstützungrollenmaschengurt entfernt

Mildern des Ofens und elektrisches Kontrollsystem.

Eigenschaften:

2,1, um den Produktionsbedarf des Befestigens von Teilen zu erfüllen, beschäftigt der Ofen

Taiwan-Technologie und verbessert seinen energiesparenden Effekt im Bereich von

refraktäres Futter.

2,2 setzt die Fertigungsstraße Schwachstromheizung durch den Transformator ein

zu die Nutzungsdauer der Heizungsrohre ausdehnen.

2,3 wird der Maschengurt durch die Stützrollen mit synchronisierter Bewegung gestützt

damit der Maschengurt eine minimale Spannung trägt.

2,4 werden die Rollen durch spezielles Hochdrucksiegellager gestützt.

2,5 ist der Maschengurt mit anormalem Transportwarnungsgerät zu entworfen

versichern Sie der stabilen Bewegung vom Maschengurt.

2,6 Tropfenfänger-in der Atmosphäre wird gasified durch einen Vergaser und dann in den Ofen gesendet.

Die Atmosphäre wird ununterbrochen durch eine Sauerstoffsonde überwacht und gesteuert.

2,7 geht der heiße Maschengurt zurück zu dem Eingang des Ofens zurück und heizt vor

die kalten partss, das Energie groß spart.

4. Fertigungsstraße-grundlegende Parameter

5. Technische Parameter

6. Fertigungsstraße-Energie-und Energieverbrauch

Energie 6,1

Heizkraft: 380V±10%, 3 Phase, Wechselstrom, 50HZ;

Messen und Kontrollsystem: 220V±10%, 50HZ

Heizsystem: über 745kW

Ansteuersystemenergie und andere Verbrauchsstellen: über 40kW

Stromversorgung der ganzen Linie: über 785W

Leistungsaufnahme an der normalen Funktion: über 420kW

6,2 AtmosphärenEinlassrohrparameter

MethanolEinlassrohr: 4-6 l/h; Mpa ≥0.04;

PropanEinlassrohr: Steuerung mit Versorgung ≤500L/h;

Versorgungsdruck ≥0.04Mpa;

AmmoniakEinlassrohr: 3m3/h;

Kühlwasser 6,3

Wasserqualität: entsprechend Zustandsstandardniedrigkalzium

industrielles verteilendes Wasser;

Schwebstoff: maximales 10mg /L;

Filtermaschengurt-Lochgröße: maximale 0.3mm;

Einlasstemperatur: (maximales) 30℃ (im Sommer)

Einlasstemperatur: (Minute) 5℃ (im Winter)

Temperaturdifferenz: 10℃

Einlassdruck: 0,2 Mpa

Maximaler Wasserverbrauch: über 100m3/h (verteilenden Gebrauch)

6,4 Ergänzungsausrüstung (geliefert vom Käufer)

Der Behälter des abgekühlten Wassers und der Kühlturm werden normalerweise angebracht

außerhalb der Werkstatt

aber nahe der Fertigungsstraße. Die abkühlende Energiekapazität sollte

seien Sie ≥100m3/h.

7. Technische Spezifikation pro Einheit

Magnetischer Gurt-Chargierwagen

Der Chargierwagen wird vom Umkippungsrahmen, Erschütterungssilo enthalten,

magnetisches Gurtbeförderungssystem und Ansteuersystem.

Maschinenrahmen wird von den Schnittstahl- und Stahlplatten gemacht.

1 Kette und Kettenrad: P=25.4mm, 1 eingestellt;

2 reduzierender Gang, 0.55kw (VF-Geschwindigkeitsregelung), 1 eingestellt

magnetischer Gurt 3: 900*3450*1/2mm (SUS304) 1-teilig

Magnetischer Stahl 4 zwingender Kraft: 28*26*8 1 Gruppe;

Motor mit 5 Erschütterungen: 150W, 1 eingestellt;

hydraulische Station 6: 16Mpa/cm2 2.2kw, 1 eingestellt;

Zylinder des Hydrauliköls 7: Satz ¢80*800mm 1;

Mesh Belt Type-Vorwaschen-Maschine

Die vorreinigende Maschine ist von der Immersionsart. Sie hat 3 arbeitend

Positionen, die ausspülen, Seifenwasserherausströmen und Starklufttrockner.

Der Chargierwagen wird mit der Düse der zwingenden Kraft ausgerüstet. Und es

wird durch einen Wasseröl-Trennungsbehälter und einen Sammeltank angegrenzt.

Das gesammelte Öl konnte benutzt werden.

Behälterkörper

Der Reinigungsbehälterkörper wird von den Stahlplatten und geschnitten fabriziert

Stahl, die zusammen geschweißt werden.

treibendes Gerät des Gurtes mit 2 Maschen

Maschengurt: 800*7200*1.5/2.5mm 1-teilig;

Kette und Kettenrad: P=25.4mm, 1 eingestellt;

Verringerung des Gangs: 0.55kW, 1 eingestellt;

3 Reinigungsbehältervolumen: 2000L;

Reinigungsstrahlpumpe 4: Satz 2.2kW 1;

Kupferne Düse, mehrere;

5 Heizgerät: 380V/4kW, 6 Stücke, 24KW insgesamt;

6 Öl und Wassertrennungsbehälter

Öl und Wasserabscheider, 1 eingestellt;

Gangmotor, 0.37kW 1 eingestellt;

7 trocknender Fan am Ausgang, Klimaanlagenfan, 1 eingestellt;

8 Temperaturbegrenzer, RKC, 1 eingestellt;

Thermischer Widerstand, PT100, 1-teilig;

Treibendes Gerät der Entdeckung 9, Omron, 1 eingestellt;

10 flüssiges Ventil d=15 1-teilig;

11 Überbelastungsschutz, 1 Satz;

Erschütterungs-Verteilungs-Maschine

1 Erschütterungssilo 1-teilig;

Motor 150W, 2 Sätze mit 2 Erschütterungen;

Mesh Belt Quenching Furnace

Der löschende Ofen ist die Schlüsselkomponente der Fertigungsstraße.

Es wird vom Ofenoberteil, vorderer Maschinenstand, Hitze enthalten

Bewahrungsmaterial, Heizgerät, Temperaturüberwachungsgerät,

und Atmosphärenversorgungsgerät.

Hauptparameter 1:

Maschengurtbreite: 800mm

Arbeitsbereichlänge: 10000mm

Eingangslänge: 2000mm

Vorheizen der Bereichslänge: 1500mm

Temperaturüberwachung: 6 Zone PID-Steuerung;

Nennleistung: 420KW

Ofentemperatureinheitlichkeit: ≤±5℃-Temperatureinheitlichkeit für

der gleiche Abschnitt: ≤±3℃; Temperaturanstieg der äußeren Wand des Ofens: ≤50℃

treibendes Gerät des Gurtes mit 2 Maschen

2,1 werden die Teile durch den Maschengurt übermittelt.

2,2 wird der Maschengurt durch die Stützrollen mit synchronisiert gestützt

Bewegung. Der Maschengurt ist von der vorder-gesteuerten Art und trägt folglich

minimale dehnbare Kraft an der hohen Temperatur.

Gurtfahrgeschwindigkeit mit 2,3 Maschen: 50~220mm/min, Invertersteuerung;

Gurt mit 2,4 Maschen: 800*26000*2/3mm; 1-teilig;

2,5 Stützrollen

Obere Rollen vorheizen, ¢50 SUS304 5 Stücke;

Untere Rollen vorheizen, ¢87mm SUS304 3 Stücke;

Obere Rollen, ¢50mm SUS310 35 Stücke

Untere Rollen, ¢87mm SUS310 12 Stücke

Hintere Antriebsrolle, ¢203mm SUS310 1-teilig

Tragen von Sätzen UCFL207 110;

Kette 2,6 und Kettenrad, P=19.05mm, 1 eingestellt

2,7 Reduzierer, 0.75kW 1 eingestellt;

2,8 Inverter, Mitsubishi, 1 eingestellt;

Gurt mit 2,9 Maschen, der Entdeckungsgerät, Omron, 1 eingestellt fährt;

Bewahrungsmaterial der Hitze 3

3,1 wird die Dachwand mit Kieselsäureverbindungsaluminium 1400 hoher Temperatur gezeichnet

Faser und Kieselsäureverbindung Aluminium-cera Decke 1260, die durch ¢8mm geregelt werden

Stangen und Presseplatte hergestellt von SUS310S.

3,2 werden die Ofenseitenwände mit anti-Karburierungsziegelsteinen Isolite, Hitze gezeichnet

Bewahrungsziegelsteine und Hitzebewahrungsbretter. Die Strichstärke ist 395mm.

3,3 ist der refraktäre Kleber P-150 (Japan-Marke). Er hat die Eigenschaften

vom stärkeren Verpfändungseffekt bei der höheren Temperatur. Sie widersteht einer maximalen Temperatur

von 1600 Grad celcius.

4 Heizgerät: Elektrowärmestrahlungsrohre.

4,1 sind die elektrischen Heizungsrohre in die obere und unterere Wand von installiert

Herd. Das Heizsystem arbeitet mit Niederspannungsstromversorgung, und

Ofen braucht nicht gestoppt zu werden, wenn er die Heizungsrohre ersetzt.

4,2 Elektrowärmestrahlungsrohre, 66 Sätze;

a) äußeres Rohr: ¢122*1425*4mm (SUS310S), 66 Stücke;

b) Heizungsrohrkern: OCr21Al6Nb, 66 Sätze;

c) Isolierungsteile (Korund): 66 Sätze;

4,3 thermische Art der Paare WRN430 K, 6 Stücke;

4,4 wird jede Zone mit einem unabhängigen Transformator eingestellt. Das Wärmestrahlungsrohr

parallel ist Verbindung und behindert nicht einander. Die Hitze

Strahlungsrohre werden leicht instand gehalten.

Transformator, 380V/56V, 6 Sätze;

Mischender Ventilator (NSK, das mit Wasserkühlungssystem trägt), 4 Sätze;

Schaufeln (Welle und Schaufeln), 4 Stücke;

tragen, NSK, 8 Sätze;

Motor, 1.5kw, 4 Sätze;

Dampfgerät des Auspuffs 6 (den Dampf des Ofens entfernend und brennend

und der Öltank)

Luftpumpe, 250W, 1 eingestellt

Behälter des Wassers 7 am Ofenmund mit innerer SUS304 Schicht, 1 eingestellt;

Tür mit 8 Öfen

a) bewegliche Ofentür am Ofenmund, 1 eingestellt;

b) weiche Vorhangtür innerhalb des Ofens, 4 Gruppen;

Loch mit 9 Entstaubungen, 12 Stücke;

Die Staublöcher werden am untereren Teil der zwei Seitenwände des Vorwärmens eingestellt

und der Heizungsabschnitt. Das Staubloch wird mit einem Stecker blockiert, der von hergestellt wird

Hitzebewahrungsfaser und -Abdeckung. Der Stecker wird durch den Hebelmechanismus geregelt,

und ist einfach entfernt zu werden.

10 die Ofentür wird auch mit 1 Feuervorhang ausgerüstet, um die Reinigung zu erhitzen

Flüssigkeit im Reinigungsbehälter.

Versorgungsgerät mit 11 Atmosphären

Atmosphärenversorgung: Tropfenfänger-in der Art: methanol+propane+ammonia;

Atmosphärensteuerung 11,1:

Sauerstoffsonde, Marathon, USA, 2 Stücke;

Möglicher Kontrolleur des Kohlenstoffs, Eurotherm, 2 Sätze;

Proportionalventil, Burket, Deutschland, 5 Sätze;

MethanolStrömungsmesser, 5 Sätze;

PropanStrömungsmesser, 4 Sätze;

AmmoniakStrömungsmesser, 4 Sätze;

PropanStrömungsmesser, 2 Sätze;

Bezugsluftströmungsmeter, 4 Sätze

Luftpumpe, 35W, 2 Sätze
